Метод исследования:
Вспенивание смазочных масел в условиях связанных с турбулентностью, с высокими скоростями в редукторе или с подачей их в больших объемах может вызвать неадекватную смазку, кавитацию, перелив и преждевременное окисление.
Образцы продувают определенным объемом воздуха при различных установленных температурах (24°С и 93,5°С). Образовавшаяся в результате пена измеряется в конце каждой аэрации и через определенные интервалы после.
Существует также высокотемпературный тест (+150 °С) с помощью аппарата ВМ-150-ПХП, где также измеряется время, необходимое для оседания пены до нулевой отметки от начала периода аэрации, но с более суровые условиями: меньшим количество образца, увеличенным воздушным наддувом, удлиненным периодом аэрации и предназначен для изучения характеристик вспенивания смазок авиационных турбин.
Методика двойного тестирования пенообразования при стандартном тесте:

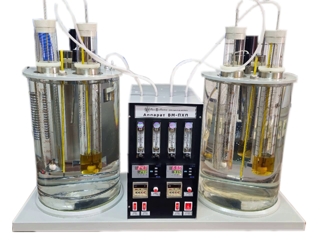

Аппарат ВМ-ПХП производит два теста при +24°С и два при +93,5°С.
Состоит из двух стеклянных бань из закаленного аквариумного стекла размером 30 х 45 см с поддержкой постоянной температуры и с тест-цилиндрами на 1000 мл, комплектуется воздуховодными трубками и ротаметрами (94мл/мин) для каждого тест-цилиндра, калиброванными диффузорами Нортона (керамические сферические) или, поставляемыми по отдельному заказу, диффузорами Мотта (цилиндрические стальные). Бани укомплектованы микропроцессорным температурным контроллерами, медными погружными нагревателями и циркуляционными мешалками, для обеспечения стабильности температуры в диапазоне не более ±0,5°С.
Микропроцессорный ПИД-контроллер обеспечивает быструю температурную стабилизацию без перегрева и, посредством контура защиты от перегрева, отключает питание, если температура превысила верхнюю допустимую точку, защищает саму баню.
Тест-цилиндры безопасно и быстро фиксируются и снимаются на посадочных местах благодаря цанговым зажимам цилиндров в посадочных местах на крышках каждой бани.
Холодная (низкотемпературная) баня (+24°С) имеет встроенные спиральные трубки для циркуляции воздуха, выходящего из высокотемпературного тест-цилиндра до его прохождения через расходомер. Отдельное посадочное место в холодной (низкотемпературной) бане отведено для спирали компрессора охлаждения, который используют в тех случаях, когда температура окружающей среды превышает температуру для исследования.
Каждый тест-цилиндр аппарата ВМ-ПХП укомплектован резиновой пробкой с отверстиями для выпускной трубки и контрольного термометра.
Блок управления банями вынесен на фронтальную панель аппарата между 2 банями. На передней панели блока управления собираются все показания расхода, нагрева и времени оседания пены, а также установлены светодиодные клавиши управления питанием аппарата, нагревом, временем и воздушным насосом. Здесь же установлен безмаслянный диафрагменный воздушный компрессор. Подача 100% чистого, без масла, воздуха.
Аппарат соответствует стандартам ГОСТ 32344 - ГОСТ 21058 - ASTM D 892 - D 6082 - IP 146.
Комплектность аппарата ВМ-ПХП (базовая)
1. Чувствительные термодатчики Pt 100 с кабелем подключения - 2 шт.;
2. Градуированные цилиндры 1 000мл без основания - 4 шт.;
3. Резиновая пробка для градуированных цилиндров с тех. отверстиями - 4 шт.;
4. Газовый сферический диффузор Нортона (керамика) с резьбовым соединением - 4 шт.;
5. Газоводные трубки с крепежом - 4 шт.;
6. Термометр -20 - +102 °С/0,2 °С (ASTM 12C) - 6 шт.
7. Резиновый или силиконовый шланг O 6 х 10 - 1 шт.;
8. Пробки силиконовые с отверстием для контролн. термометра - 2 шт.;
9. Термостатируемая баня (закаленное аквариумное стекло O 30 х 45 мм) - 2 шт.;
10. Блок управления c встроенными расходомерами (4 шт) и таймерами (2 шт), микроконтроллерами бань (2 шт), диафрагменным воздушным компрессором и общим кабелем питания - 1 шт.;
11. Кабель электропитания для бань 2 шт.;
12. Паспорт изделия с руководством по эксплуатации и методикой аттестации – 1 экз.
|
|
